概述TBI滚珠螺杆支撑座操作安装指南

文章来源:东莞希思克传动科技有限公司    发布日期:2017-2-23    浏览:277次


概述TBI滚珠螺杆支撑座操作安装指南


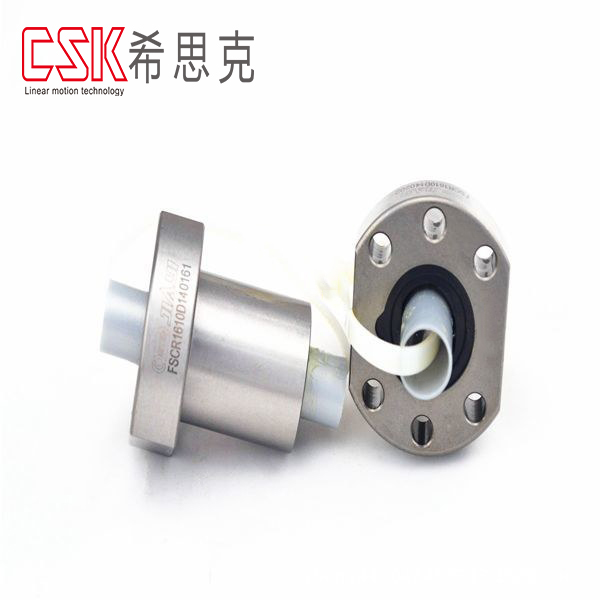

随着数控车床步入智能化领域,自动流水的工程也变得越来越多。不少传动企业也开始转型升级,慢慢成为一种趋势。在传动元部件中应用较为广泛的滚珠螺杆便是其中一类,既然在机械设备中较为普及,那就一定少不了支撑座。今日就来跟随我们东莞希思克技术工程师,一同为大家讲述TBI滚珠螺杆支撑座是如何安装的?有什么特别需要注意的事项,不懂的赶紧来看看咯!


第一点、安装顺序

1、固定端螺杆支撑座于螺杆组合。

螺杆支撑座零件为一体,请勿分解。

滚珠螺杆在组合时需注意螺杆支撑座的轴承与轴径尺寸的配合。

2、固定端螺杆支撑座与间隔处放入螺杆后,用锁附的螺帽锁紧,再将六角止付螺丝固定,在固定前,先将内附的铜片置入螺帽中固定。

在特殊的条件下,如有问题,请与我司联络。

3、支持端螺杆支撑座,将轴承放入螺杆内,并以C型扣环固定。


第二点、与台位滑台的固定

1、滚珠螺杆与定位滑台的台面稍微固定(假固定)

2、将固定端与螺杆尾端轴承组合。

3、确认滑台导引面(滑轨)与滚珠螺杆之间的平行度,将固定端及支持端锁紧固定。

4、将滑台推移至行程两端,以确认滚珠螺杆的顺畅性,再将螺杆与滑台锁紧固定。


第三点、确认精度

1、测量螺杆支撑座的固定端(滚珠螺杆轴端的振幅)以及螺杆支撑座的支持端(轴方向的背隙)


第四点、马达的连结

1、马达座的确实连结。

2、马达座及滚珠螺杆与联轴器的安装(注意安装时的精度)。

3安装后的马达运转测试。


通过上述我们技术工程师的深入讲解,希望各位厂家们在对TBI滚珠螺杆支撑座安装时,有一定的认知,切勿因为一时心急手快,导致失误,造成设备的损坏。当然在实际运作过程中,大家有什么不清楚的地方,可以随时来电与我司进行联系!
